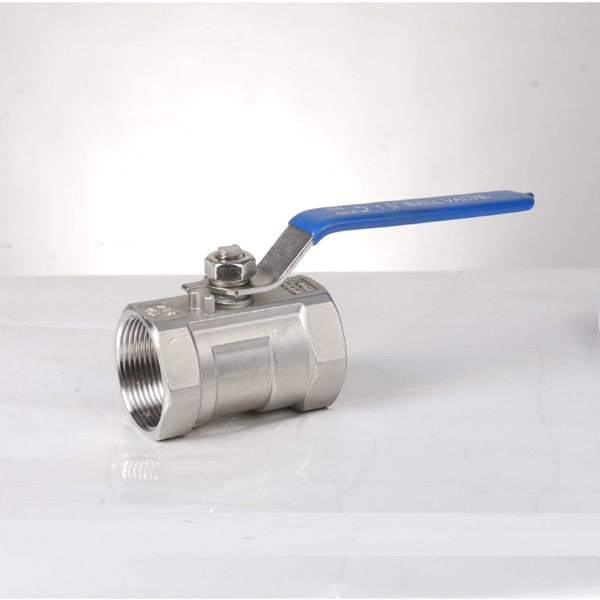

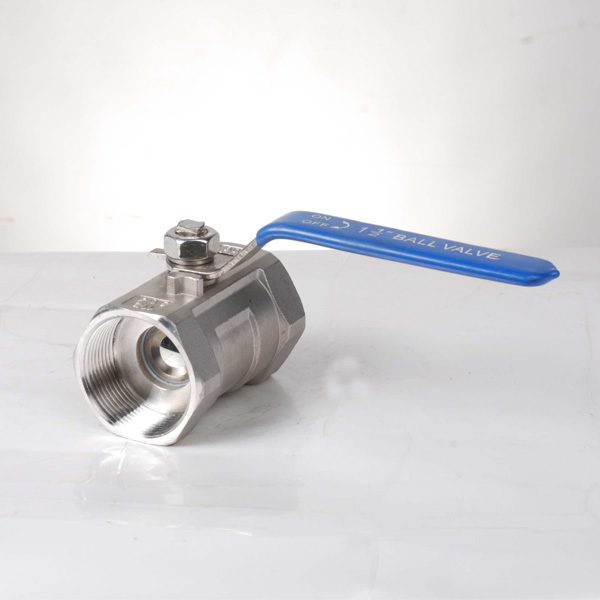

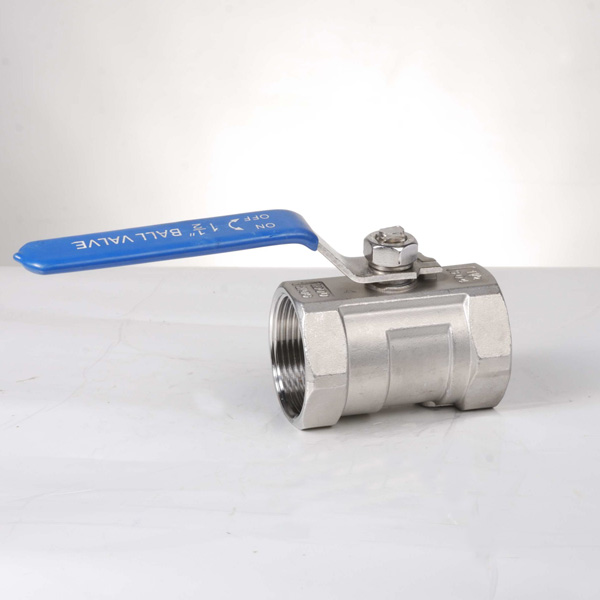

Válvula de esfera de aço inoxidável parafusada com porta de redução de corpo único

Válvula de esfera de aço inoxidável parafusada com porta de redução de corpo único

Características estruturais

• Design de corpo único: O corpo da válvula adota uma estrutura de peça única sem costuras, reduzindo o risco de vazamento e melhorando a confiabilidade.

• Projeto de porta reduzida: Apresenta um projeto de porta reduzida onde o diâmetro interno é um tamanho menor que o diâmetro da tubulação, adequado para ocasiões com baixos requisitos de controle de fluxo.

• Conexão Rosqueada: Utiliza conexão roscada, atendendo normas como ANSI B1.20.1, BS 21, DIN 259/2999 e ISO 228, garantindo fácil instalação e vedação hermética.

• Operação Manual: Equipado com volante de operação manual para operações rápidas de abertura e fechamento.

• Design à prova de fogo: atende aos padrões API 607, mantendo o desempenho de vedação mesmo em condições de incêndio para evitar vazamentos médios.

• Dispositivo antiestático: O dispositivo antiestático integrado evita efetivamente o acúmulo de estática, reduzindo o risco de incêndio e explosão.

• Prevenção de explosão da haste: A haste apresenta um design de prevenção de explosão para garantir a segurança operacional.

• Design Compacto: Pequeno em tamanho e leve, facilitando a instalação e integração em sistemas existentes.

Parâmetros Técnicos

• Faixa de tamanho: 1/4″ a 4″ (DN6 a DN100)

• Classificação de pressão: 1000PSI

• Faixa de temperatura: -20°C a +200°C

• Materiais:

• Corpo da válvula: aço inoxidável 316

• Bola: Aço Inoxidável 316

• Haste: Aço Inoxidável 316

• Material de vedação: PTFE, RPTFE

• Tipo de conexão: Conexão roscada (NPT, BSPP, BSPT, DIN 259/2999, ISO 228)

• Modo de operação: Manual (operação com volante)

• Padrões de Projeto: ASME B16.34

• Padrões de teste: API 598

• Dimensões ponta a ponta: em conformidade com os padrões ASME B16.10

Campos de aplicação

• Indústria de Petróleo e Gás: Usado em sistemas de exploração, coleta, transporte e processamento de campos de petróleo e gás para garantir isolamento e controle confiáveis ​​de meios.

• Indústria Química: Adequado para sistemas de transporte e reação de diversos meios químicos, evitando vazamentos de meio e garantindo a segurança da produção.

• Indústria Farmacêutica: Aplicado em sistemas de dutos durante a produção farmacêutica para garantir isolamento e limpeza do meio no processo de fabricação de medicamentos.

• Indústria de Alimentos e Bebidas: Atende aos requisitos de qualidade alimentar, utilizado em sistemas de dutos para produção de alimentos e bebidas para garantir higiene e segurança.

• HVAC: Utilizado em sistemas de água de resfriamento, sistemas de água quente, etc., para garantir a operação eficiente do sistema.

• Aplicações Industriais Gerais: Adequado para controlar e isolar meios como água, óleo e gás.

Vantagens e valor

• Alta confiabilidade: O design de corpo único e o design de porta reduzida garantem a operação estável da válvula em ambientes de alta pressão e alta temperatura, reduzindo a frequência de manutenção e o tempo de inatividade.

• Alta segurança: Projetos à prova de fogo e antiestáticos, juntamente com desempenho de vedação confiável, reduzem efetivamente os riscos de vazamento e protegem a segurança do pessoal e do equipamento.

• Fácil instalação e manutenção: A conexão roscada simplifica o processo de instalação e facilita a manutenção e inspeção.

• Ampla aplicabilidade: Múltiplas opções de materiais e uma ampla gama de classificações de pressão e temperatura permitem que ele se adapte a diversas condições de trabalho complexas e características do meio.

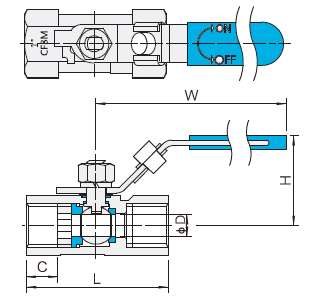

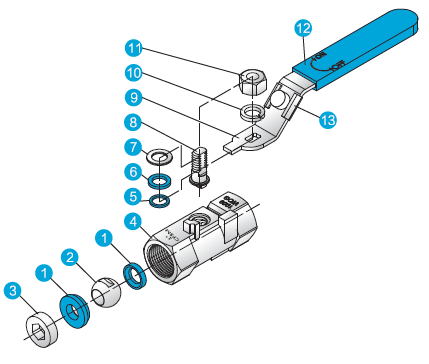

Estrutura  da válvula de esfera de corpo único  :

Nota: Todos os dados devem ser confirmados com os desenhos aprovados do fabricante.
