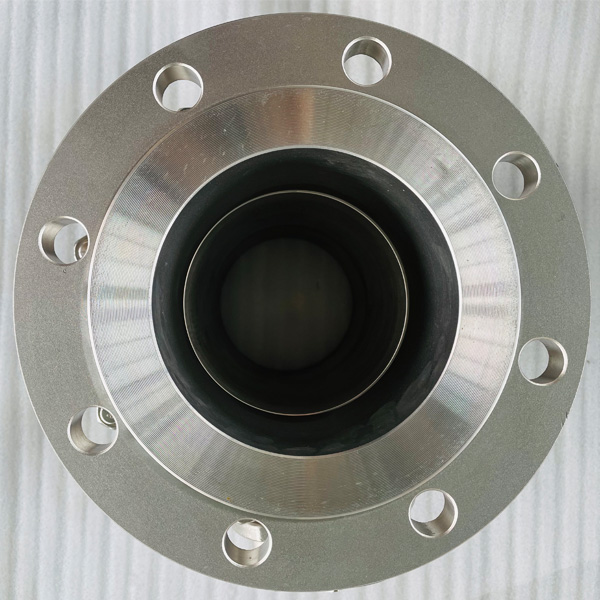

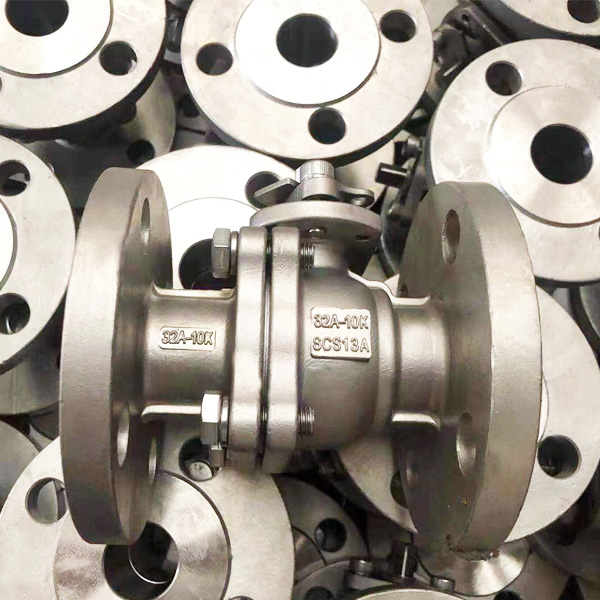

Válvula de esfera flutuante JIS10K de flange flutuante 2PC

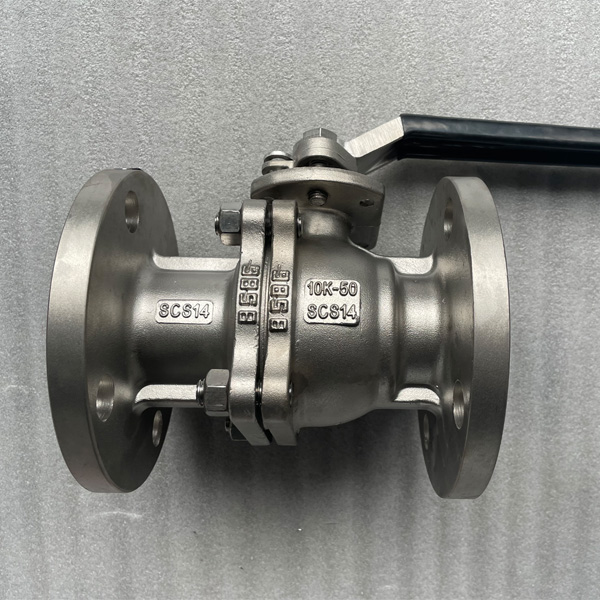

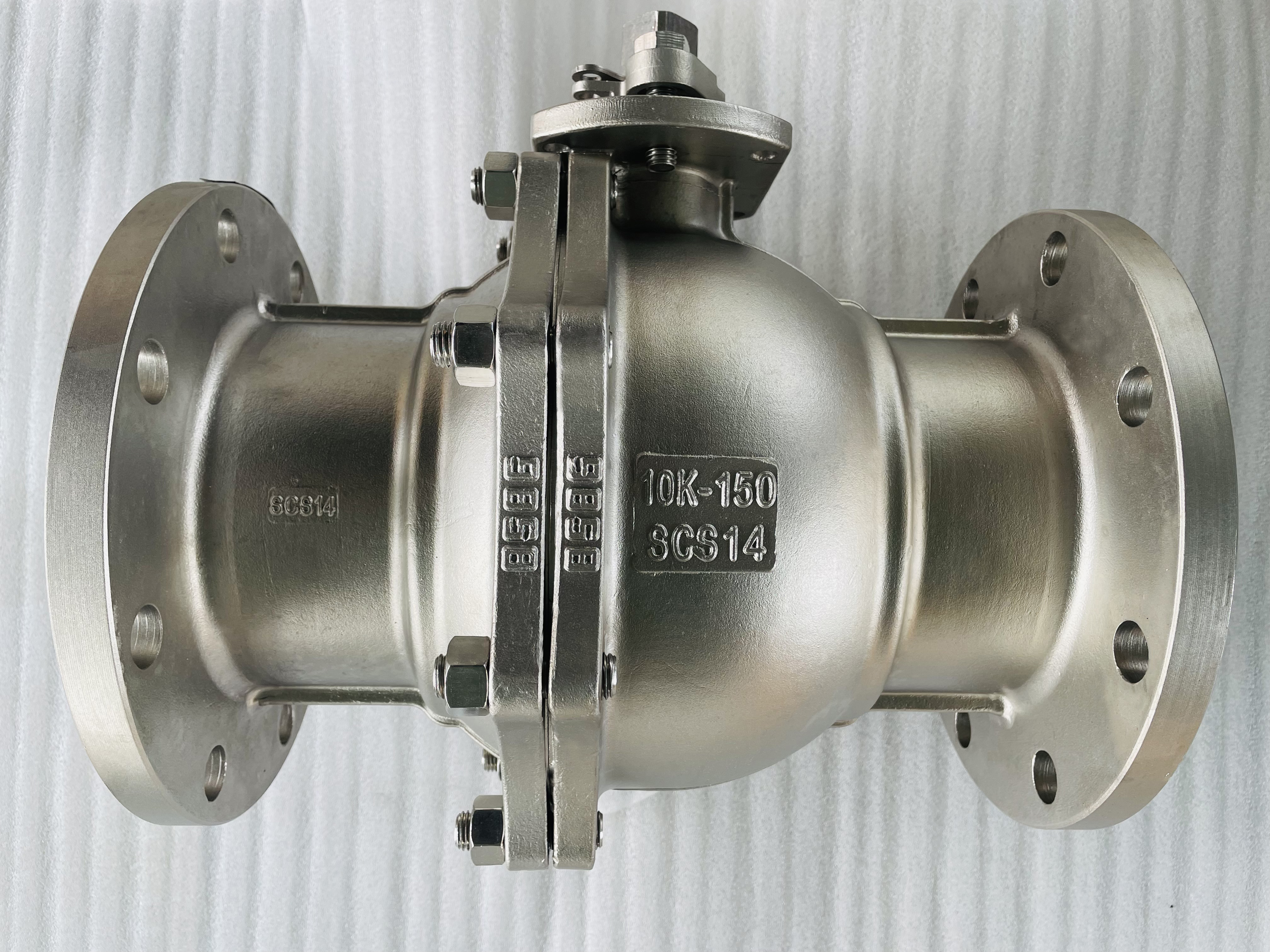

Válvula de esfera JIS10K com extremidade de flange flutuante de corpo dividido 2 unidades

Características estruturais

• Material de aço inoxidável: O corpo da válvula é feito de aço inoxidável 304 ou 316, proporcionando alta resistência e boa resistência à corrosão.

• Projeto de esfera flutuante: A esfera flutua livremente sob pressão média, formando uma vedação hermética ao encaixar perfeitamente na sede da válvula.

• Conexão de flange: Adota conexão de flange padrão JIS para garantir instalação e vedação confiáveis.

• Design à prova de fogo: atende aos padrões API 607, mantendo o desempenho de vedação mesmo em condições de incêndio para evitar vazamentos médios.

• Dispositivo antiestático: O dispositivo antiestático integrado evita efetivamente o acúmulo de estática, reduzindo o risco de incêndio e explosão.

• Haste à prova de explosão: A haste apresenta um design à prova de explosão para garantir a segurança operacional.

• Design Compacto: Pequeno em tamanho e leve, facilitando a instalação e integração em sistemas existentes.

Parâmetros Técnicos

• Faixa de tamanho: 1/2″ a 8″ (DN15 a DN200)

• Classificação de pressão: JIS 10K

• Faixa de temperatura: -29°C a 425°C

• Materiais:

• Corpo da válvula: aço inoxidável 304, 316

• Esfera: aço inoxidável 316

• Haste: aço inoxidável 316

• Material de vedação: PTFE, RPTFE

• Tipo de conexão: Conexão flangeada (JIS B2220)

• Modo de operação: Manual (operação com volante), pneumático

• Padrões de projeto: JIS B2071

• Padrões de teste: JIS B2003

• Dimensões ponta a ponta: em conformidade com os padrões JIS B2002

Campos de aplicação

• Indústria de Petróleo e Gás: Usado em sistemas de exploração, coleta, transporte e processamento de campos de petróleo e gás para garantir isolamento e controle confiáveis ​​de meios.

• Indústria Química: Adequado para sistemas de transporte e reação de diversos meios químicos, evitando vazamentos e garantindo a segurança da produção.

• Indústria Farmacêutica: Aplicado em sistemas de dutos durante a produção farmacêutica para garantir isolamento e limpeza do meio.

• Indústria de Alimentos e Bebidas: Atende aos requisitos de qualidade alimentar, utilizado em sistemas de tubulações de produção para garantir higiene e segurança.

• HVAC: Utilizado em sistemas de água de resfriamento e água quente para garantir uma operação eficiente.

• Uso Industrial Geral: Adequado para controlar e isolar meios como água, óleo e gás.

Vantagens e valor

• Alta confiabilidade: O material de aço inoxidável e o design da esfera flutuante garantem uma operação estável sob alta pressão e temperatura, reduzindo a frequência de manutenção e o tempo de inatividade.

• Alta segurança: Projetos resistentes ao fogo e antiestáticos, juntamente com desempenho de vedação confiável, reduzem efetivamente os riscos de vazamento e protegem pessoal e equipamentos.

• Fácil instalação e manutenção: As conexões flangeadas simplificam o processo de instalação e facilitam a manutenção e reparos.

• Ampla aplicabilidade: Múltiplas opções de materiais e uma ampla gama de classificações de pressão e temperatura permitem que ele se adapte a diversas condições de trabalho complexas e características de meios.

Lista de materiais da válvula esférica de aço inoxidável  flangeada  JIS
