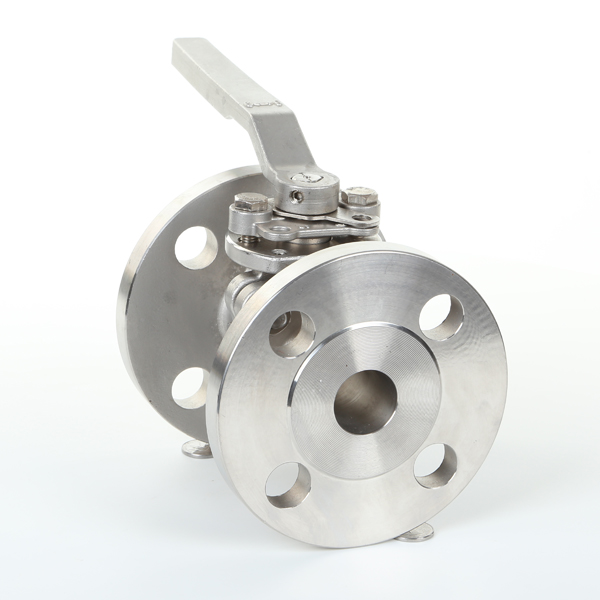

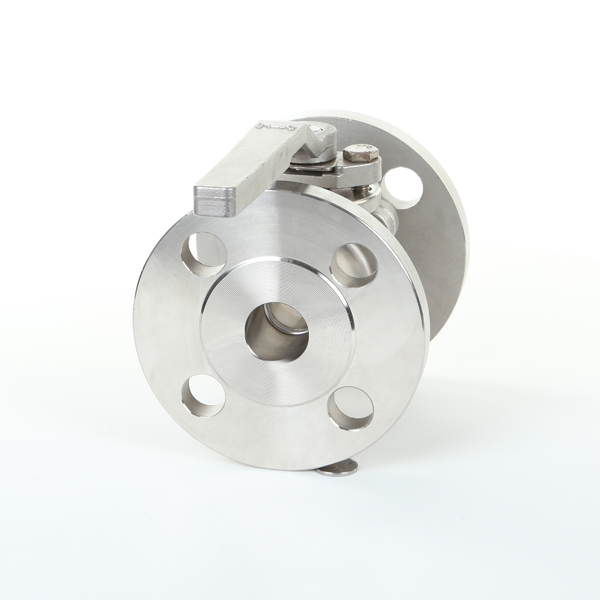

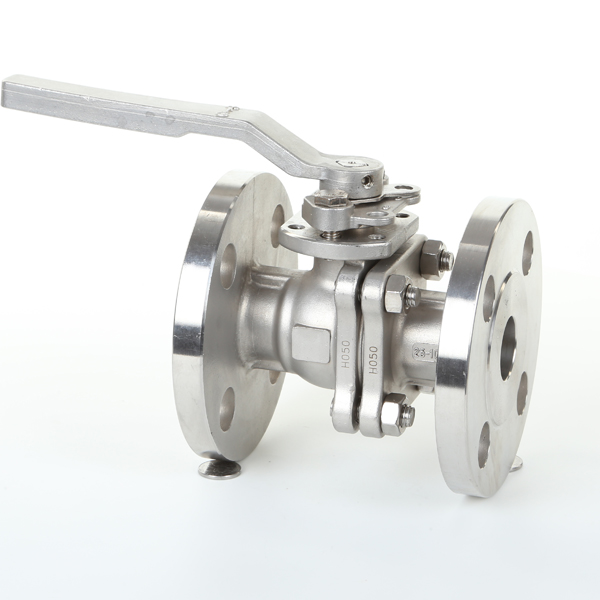

Válvula de esfera de aço inoxidável flutuante da flange JIS10K com almofada de montagem ISO5211

Válvula de esfera de aço inoxidável flutuante da flange JIS10K com almofada de montagem ISO5211

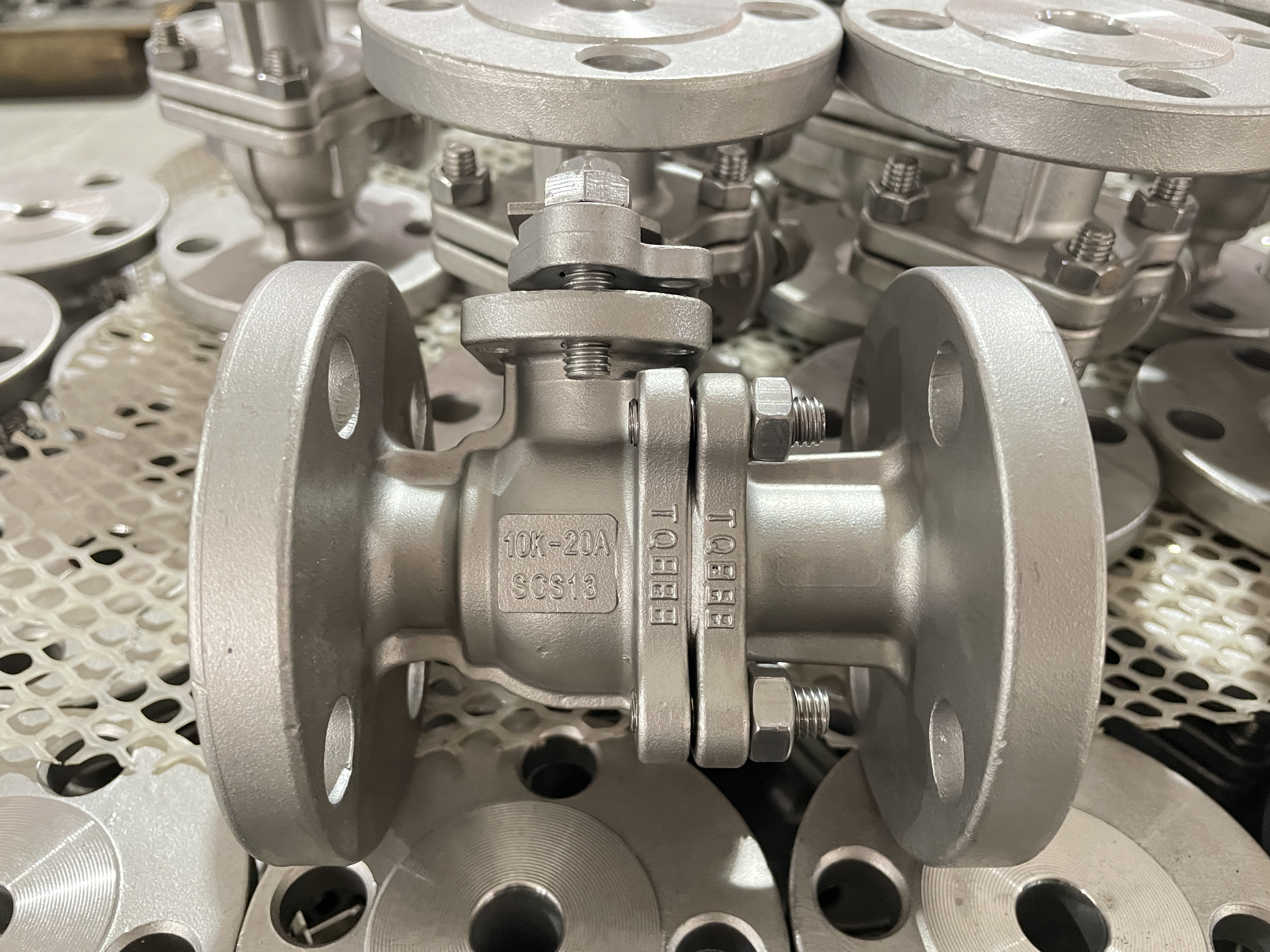

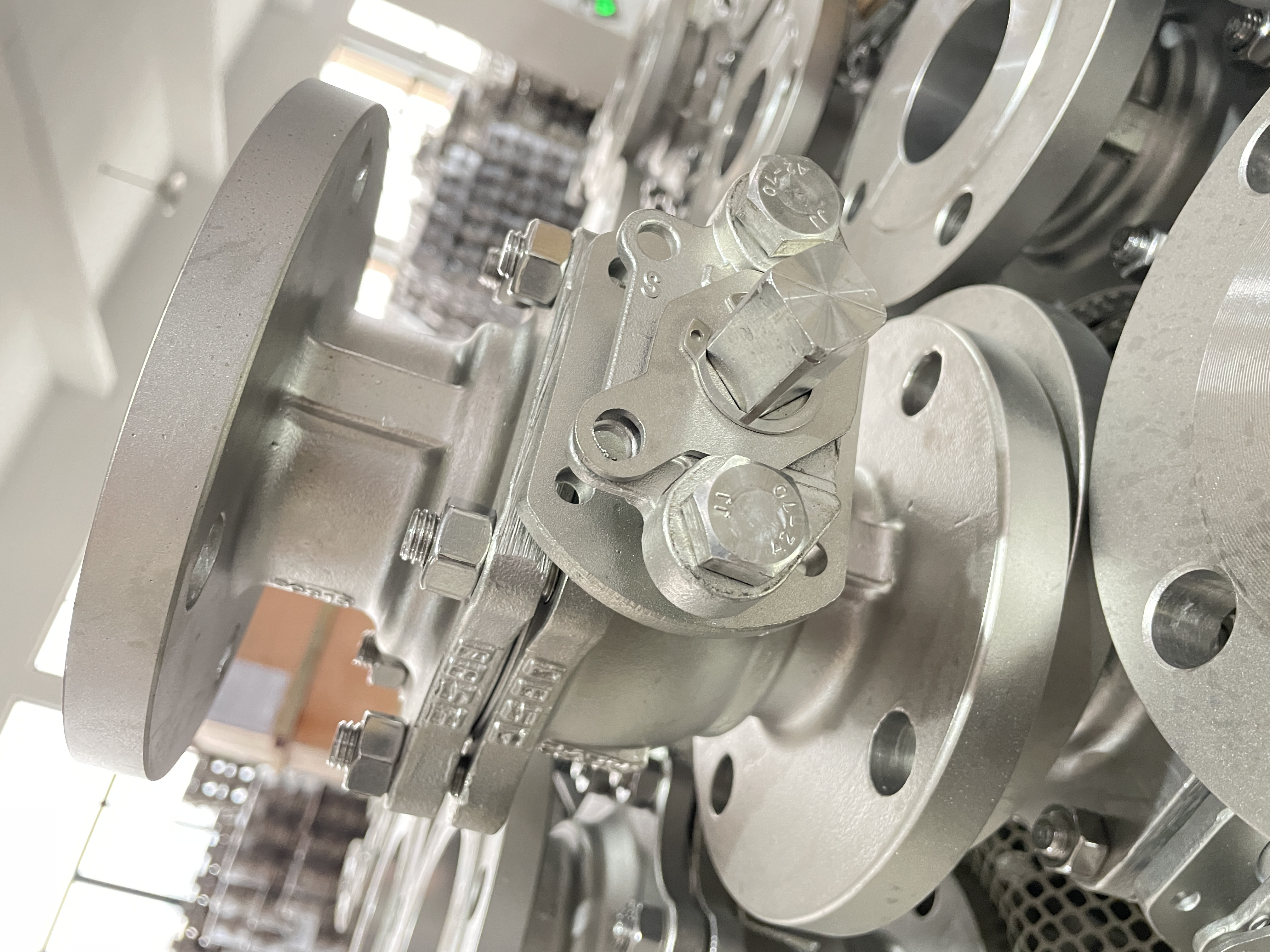

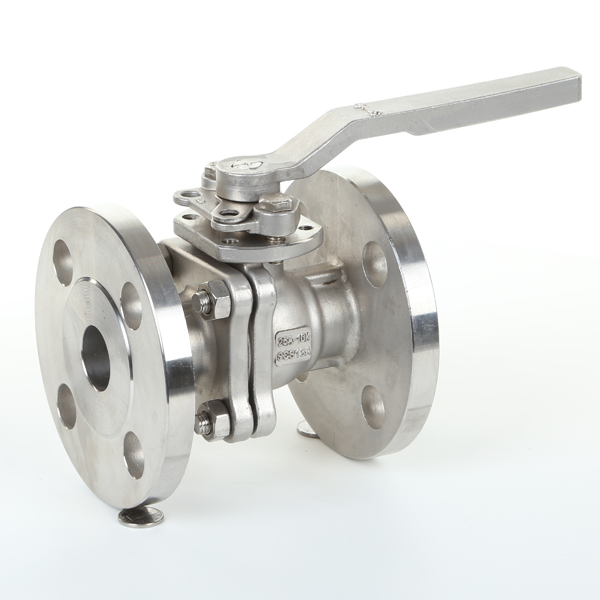

A válvula esférica de aço inoxidável com flange JIS10K está em conformidade com o padrão JIS e é amplamente utilizada em países como Japão, Coréia e Vietnã. No entanto, a China é o maior centro de produção deste produto. A válvula esfera JIS10K é do tipo sede macia, garantindo vazamento zero e proporcionando maior segurança em comparação com sedes metálicas. Os principais materiais de sede usados ​​para esta válvula incluem PTFE, RPTFE, PTFE+Carbono, PTFE+fibra de vidro, PPL, PEEK, VITON e muito mais. A válvula esfera flutuante possui tamanho compacto, facilitando a instalação e manutenção, além de longa vida útil. Além disso, a válvula esférica flangeada flutuante JIS10K requer torque mínimo para operar e é equipada com uma base de montagem ISO5211 para atuadores. As válvulas esfera JIS10K de aço inoxidável podem ser fabricadas como tipo flutuante ou fixo, dependendo dos requisitos de pressão das tubulações. Embora o tipo flutuante possa ser operado com torque leve, é recomendado usar um sem-fim ou atuador para a válvula esfera do tipo munhão.

Descrição do projeto  da válvula de esfera  de aço inoxidável JIS10K :

1.  Porta completa

2.    Tipo de conexão de flange: JIS 10K/20K/40K

3.  Tamanho: 1/2''  a 8''  (DN15-200)

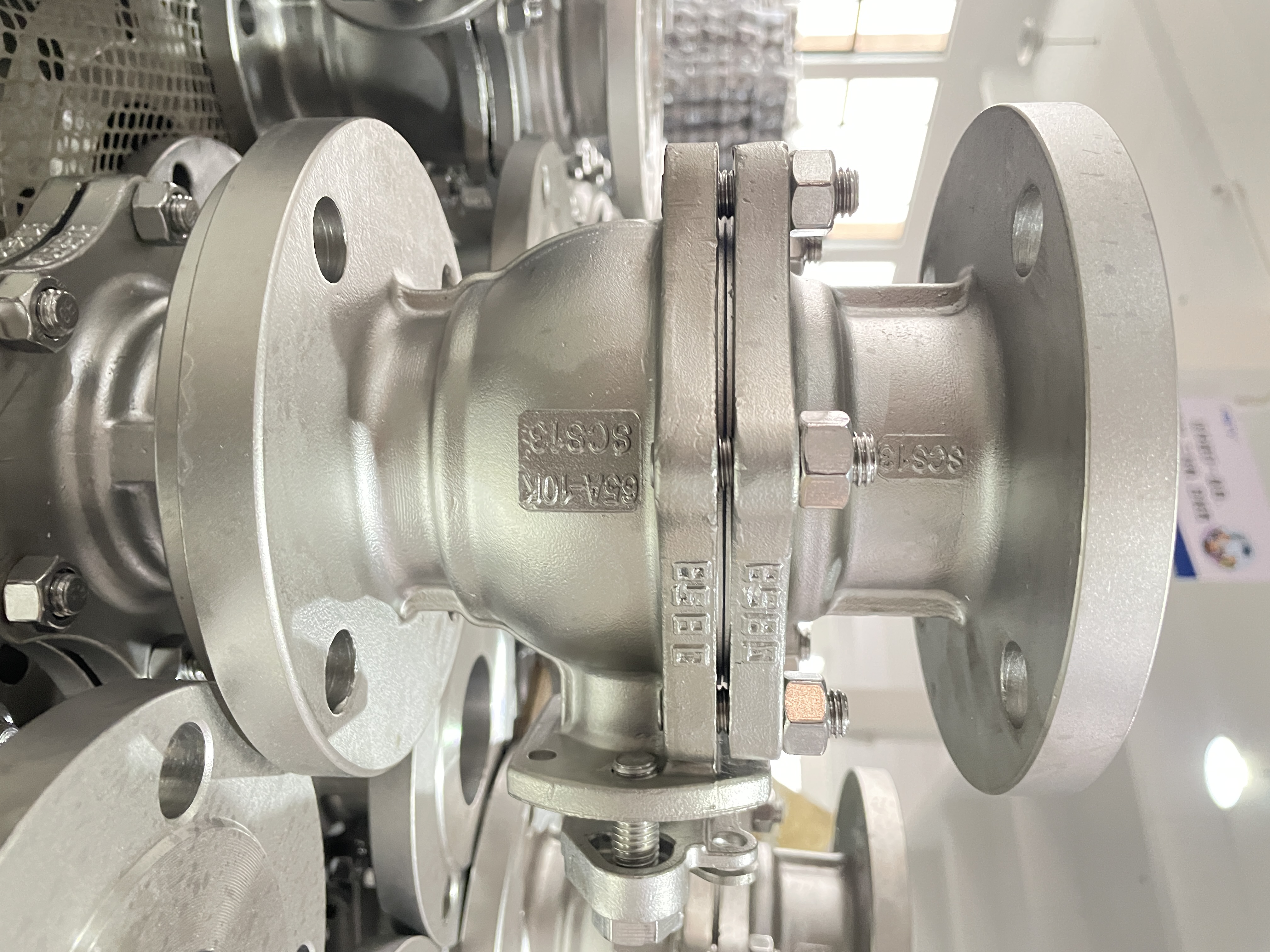

4.  Material:SCS13(A351-CF8),SCS14(A351-CF8M),SCS13A(A351-CF3),SCS14A(A351-CF3M)

5.  Projeto à prova de fogo de acordo com API 607

6.  Meio aplicável: aplicações gerais de petróleo, gás e água

7.  Projeto de haste à prova de explosão

8.  Faixa de temperatura: -29 °C a 250°C

Especificação de aço inoxidável JIS10K  técnica  da válvula de esfera :

1.  Padrão de design e fabricação: JIS B2071

2.  Padrão de dimensão face a face: JIS B2002

3.  Padrão de flange: JIS B2220

4.  Padrão de teste e inspeção: JIS B2003.

Lista de materiais  da válvula de esfera de aço inoxidável  JIS10K :

 Nota Todos os dados devem ser confirmados com os desenhos aprovados do fabricante.
