Válvula de esfera flutuante de porta reduzida tipo wafer de aço inoxidável

Válvula de esfera flutuante de porta reduzida tipo wafer de aço inoxidável

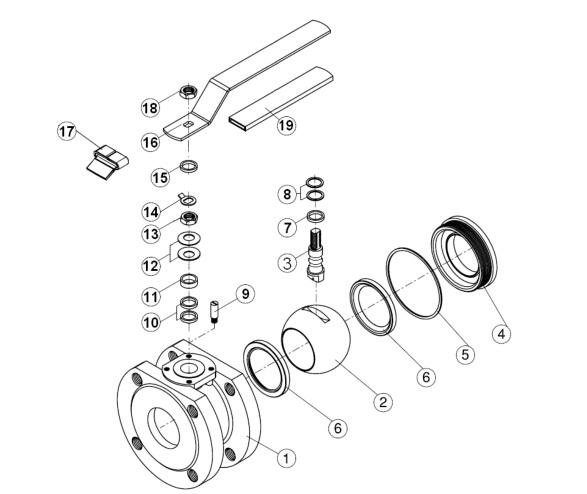

Características estruturais

• Material de aço inoxidável: O corpo da válvula é feito de aço inoxidável 316, proporcionando alta resistência e boa resistência à corrosão.

• Design de porta reduzida: Adota um design de porta reduzida, adequado para ocasiões com baixos requisitos de controle de fluxo, reduzindo a perda de pressão.

• Design de esfera flutuante: A esfera pode flutuar livremente sob pressão média, ajustando-se perfeitamente à sede da válvula para obter um excelente efeito de vedação.

• Conexão tipo Wafer: Utiliza uma conexão tipo Wafer, em conformidade com os padrões relevantes, garantindo instalação conveniente e vedação confiável.

• Design à prova de fogo: atende aos padrões API 607, mantendo o desempenho de vedação mesmo em caso de incêndio para evitar vazamentos médios.

• Dispositivo antiestático: O dispositivo antiestático integrado evita efetivamente o acúmulo de estática, reduzindo o risco de incêndio e explosão.

• Prevenção de explosão da haste: A haste apresenta um design à prova de explosão para garantir a segurança operacional.

• Design Compacto: Pequeno em tamanho e leve, facilitando a instalação e integração em sistemas existentes.

Parâmetros Técnicos

• Faixa de tamanho: 1/2″ a 12″ (DN15 a DN300)

• Classificação de pressão: 150LB a 600LB

• Faixa de temperatura: -20°C a 425°C

• Materiais:

• Corpo da válvula: aço inoxidável 316

• Esfera: aço inoxidável 316

• Haste: aço inoxidável 316

• Material de vedação: PTFE, RPTFE

• Tipo de conexão: conexão tipo wafer

• Modo de operação: Manual (operação com volante), pneumático

• Padrões de Projeto: API 608, ASME B16.34

• Padrões de teste: API 598, ISO 5208

• Dimensões ponta a ponta: em conformidade com os padrões ASME B16.10

Campos de aplicação

• Indústria de Petróleo e Gás: Usado em sistemas de exploração, coleta, transporte e processamento de campos de petróleo e gás para garantir isolamento e controle confiáveis ​​de meios.

• Indústria Química: Adequado para sistemas de transporte e reação de diversos meios químicos, evitando vazamentos e garantindo a segurança da produção.

• Indústria Farmacêutica: Aplicado em sistemas de dutos durante a produção farmacêutica para garantir o isolamento e a limpeza dos meios no processo de fabricação de medicamentos.

• Indústria de Alimentos e Bebidas: Atende aos requisitos de qualidade alimentar, utilizado em sistemas de dutos para produção de alimentos e bebidas para garantir higiene e segurança.

• HVAC: Utilizado em sistemas de água de resfriamento, sistemas de água quente, etc., para garantir a operação eficiente do sistema.

• Aplicações Industriais Gerais: Adequado para controlar e isolar meios como água, óleo e gás.

Vantagens e valor

• Alta confiabilidade: O material de aço inoxidável e o design da esfera flutuante garantem a operação estável da válvula em ambientes de alta pressão e alta temperatura, reduzindo a frequência de manutenção e o tempo de inatividade.

• Controle preciso: O design da porta reduzida é adequado para ocasiões com baixos requisitos de controle de fluxo, reduzindo a perda de pressão.

• Alta segurança: Projetos resistentes ao fogo e antiestáticos, juntamente com desempenho de vedação confiável, reduzem efetivamente os riscos de vazamento e protegem a segurança do pessoal e do equipamento.

• Fácil instalação e manutenção: A conexão tipo borboleta simplifica a instalação e permite manutenção e reparo convenientes.

• Ampla aplicabilidade: Múltiplas opções de materiais e uma ampla gama de classificações de pressão e temperatura permitem a adaptação a diversas condições de trabalho complexas e características de meios.
